揮發性有機化合物在填埋場襯墊中的荔枝视频黄下载膜運移時，主要有以下３個連續過程：VOC在荔枝视频黄下载膜和滲濾液之間的分配過程；VOC在荔枝视频黄下载膜中的擴散；VOC在荔枝视频黄下载膜和下伏介質孔隙水之間的分配過程。

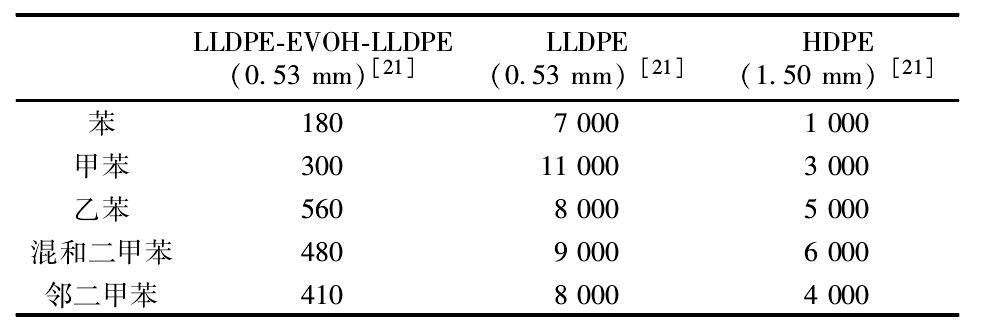

苯係物通過LLDPE-EVOH-LLDPE荔枝视频黄下载膜、LLDPE荔枝视频黄下载膜以及HDPE荔枝视频黄下载膜的滲透係數。結果表明，與同等厚度的LLDPE荔枝视频黄下载膜相比，含有EVOH的LLDPE-EVOH-LLDPE荔枝视频黄下载膜比通過LL-DPE的滲透係數低１～２個數量級。以乙苯為例，乙苯通過0.53ｍｍEVOH荔枝视频黄下载膜的滲透係數是通過相同厚度的LLDPE荔枝视频黄下载膜的滲透係數低7％。與傳統的1.5ｍｍ的HDPE荔枝视频黄下载膜相比，0.53ｍｍ的LLDPE-EVOH-LLDPE荔枝视频黄下载膜的滲透係數更小，表現出更好的阻隔性能。

通過LLDPE荔枝视频黄下载膜和LLDPE-EVOH-LLDPE荔枝视频黄下载膜的滲透係數，得到PFOA和PFOS通過LLDPE-EVOH-LL-DPE荔枝视频黄下载膜的滲透係數小於LLDPE荔枝视频黄下载膜，表現出更好的阻隔性能。

試驗測得的荔枝视频黄下载膜分配係數和擴散係數，采用數值方法分別模擬甲苯在HDPE荔枝视频黄下载膜複合襯墊和EVOH荔枝视频黄下载膜複合襯墊的運移。HDPE荔枝视频黄下载膜複合襯墊由1.5ｍｍ的HDPE荔枝视频黄下载膜和0.6ｍ黏土組成，EVOH荔枝视频黄下载膜複合襯墊由1.5ｍｍ的EVOH荔枝视频黄下载膜和0.6ｍ黏土組成，計算得到的複合襯墊底部甲苯濃度隨時間變化規律。通過實驗可以看出，當底部濃度大於０後，HDPE荔枝视频黄下载膜複合襯墊底部均大於EVOH荔枝视频黄下载膜複合襯墊底部甲苯濃度。例如，20年時HDPE荔枝视频黄下载膜複合襯墊底部的濃度是EVOH荔枝视频黄下载膜複合襯墊底部的2.8倍。EVOH荔枝视频黄下载膜能夠有效提升複合襯墊對甲苯的防滲效果。
